产品描述

太阳能充放电控制器使用说明
一. 简介
太阳能充放电控制器是有效管理太阳能光伏板向蓄电池充电和蓄电池向用电设备放电, 使蓄电池工作在合理的电压、电流范围内的装置。它的控制性能直接影响蓄电池的使用寿命和系统效率。本系列太阳能充放电控制采用MCU+MOSFET 的数字式控制方案，除基本的过充保护、过放保护、防接反、防过载、防反充等各种功能外，还具有其他功能扩展：

具光控、时控、常输出等多种输出控制方式；
PWM 调光信号，配合时控可分时段多级或无级调光；

是功能较强大的离网型太阳能电源系统的核心部件。
二. 型号解释
NQA241020A-TD，400460330

额定电压=24V;
最大太阳能电流=10A;
最大风能充电电流=20A;
改进序号: A
T：含可用户外部设定时控单元
D：调光输出

调光时段：4 小时100%+4小时60%+3小时30%
三. 安装

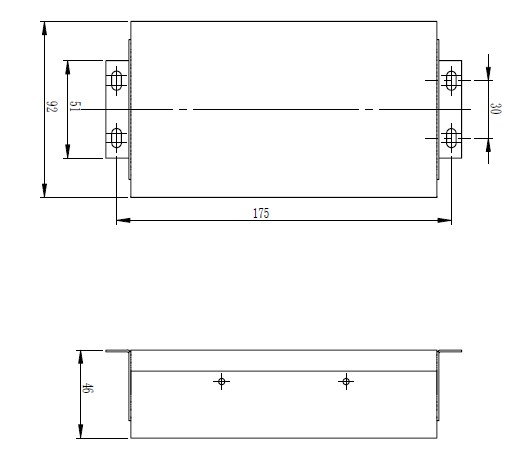

安装尺寸图如下

接线方式，本系列控制电气上采用共阳极设计，开关控制在低压侧实现。

接口配置因型号不同可有增减。电气接线均由颜色区分:

蓄电池正: 红色;
蓄电池负: 黑色;
太阳能正: 黄色;
输出正: 绿色;
输出负: 白色;
注：典型的太阳能应用系统均为低压系统，为减少线路的损耗，建议尽量选择线径较大导线，一般推荐按每平方毫米线径截流2 -5A 电流为宜，低压或线较长应选较小值。线路压降应<5%系统电压。

1. 确信控制器处于“关闭”状态开始接线；
2. 虽然系统具有接反等保护功能，但安装时仍必须注意连接的正确性，应按相关要求正确连接，检查后接通开关！
3. 共阳极(近似)设备, 包括蓄电池“正”极、太阳能“正”极和输出“正”
4. 极中的任一线与蓄电池“负”极，即使在系统非工作状态下，直接接触都将出现蓄电池短路！（将烧毁内部熔断器）。
5. 最好的接线顺序是最先接好蓄电池负极，并立即进行绝缘保护
6. 系统测试/检修方便，各输入输出回路可配置开关；
7. 导线连接可以是: 1)直插端子连接, 2)自闭端子连接, 3)直接导线连接

！注意：多线间不正确的互换连接将可能导致不可预测的结果，可能不正常工作或损坏2设备。
典型应用如图

四．控制面板与设置

控制器开关 ON/OFF

ON: 接通控制系统电源,控制器开始工作;
OFF: 关闭控制器内部控制电路, 控制器停止工作，系统不能放电输出，也不能充电。
！注：当太阳能板处于发电状态下，如果关闭开关，而未断开太阳能板连接，则会因为太阳能板输出电力大小而有不同情况：
1) 如果太阳能板输出不够供控制电路电力消耗（约10mA）, 则控制器因供电不足而关闭；
2) 如果太阳能板输出大于供控制电路电力消耗, 则控制器将检测到高电压而关闭；
3) 如果太阳能板输出基本等同控制电路电力消耗, 则控制器将保持工作，直到平衡关系打破；

电源指示 LED

如果系统内控制部分供电正确, 则持续亮灯, 否则至少是蓄电池电源未连
接或连接错误。

蓄电池电压批示 LED

以连续闪烁次数表示当前蓄电池电压高低。注：蓄电池电压高低并不完全等同于电量多少。
“-----”：低于1.92V*单元数
“*----”：0311(1.92V~V)间*单元数
“**---”：0337(1.92V~V)间*单元数
“***--”：035D(1.92V~V)间*单元数
“****-”：0383(1.92V~V)间*单元数
“*****”：03A9 高于(1.92V~V)间*单元数

亮灯时间

本控制器以“天黑”为亮灯开始时间，支持延时计时方式的定时关灯，同时也支持“天亮”光控关灯。亮灯时间可以是：6~12 小时的整数值，当面板设定的时间值为5 小时系统自动转换为光控。其他时间值需在出厂时作订制。系统默认设定是光控优先，即虽然延时时间未到，但检测到“天亮”时，也做关灯。其他方式需在出厂时作订制。

时间表示：含LED 指示，即从上到下的时间指示LED 分别表示4小时，2小时和1小时，亮灯时计数，不亮灯均表示0。
时间调整： “时间调整”按钮，每按压1 次，定时时间值循环+1 小时（7 小时+1 小时为0 小时），同时由LED 指示出。
工作状态转换
1. 充电；
2. 充电控制：未过充情况下“白天”接通充电回路，太阳能板向蓄电池充电；
3. 过充保护：当检测到蓄电池单元电压大于2.41V 时，系统进入“过充保护”状态，此时断开太阳能板与蓄电池连接，太阳能板处开路状态。

4）过充恢复：系统处于“过充保护”状态下将不断检测蓄电池电压，当
蓄电池单元电压小于2.23V 时，系统清除“过充保护”状态，重新连接太阳能板与蓄电池。因为蓄电池类型不同，过充保护/过充恢复的阀值可有不同，系统仅按常规数值设定，其他数值需在出厂时作订制；

放电输出
1. 输出控制：未过放情况下“夜晚”接通输出回路，蓄电池向灯具放电

输出，输出时间；
2）过放保护：当检测到蓄电池单元电压小于1.92V 时，系统进入“过放保护”状态，此时断开输出；蓄电池单元电压大于2.08V 时，系统清除“过放保护”状态，重新输出。
3）调光：本控制器支持PWM 调光信号输出，可以由控制器向LED 等可调光灯具发送调光信号，信号标准：fpwm=250Hz, VH=Vd, VL<0.3V，低电平有效。
调光方案：

1. 1. 1. 1. 定时：前半段100%，后半段50%；
      2. 光控：前5 小时100%，其余时间50%。
      3. PWM 调光是一种无级调光，配合智能控制器可以设置其他任意逻辑上可行的调光方案，复杂调光方案需要出厂订制。

五．安全警告及注意事项
未按控制器要求的连接方式及容量使用本控制器，可能导致控制器破坏性
损坏。系统安装需要专业人员或在专业人员指导下操作！请让控制器按钮处于关断状态下连接控制器，确认连接线无误并准备让控制器开始工作时方按下控制按钮，开启控制器！安装、使用过程中发现任何不正常情况，请拆下控制器送厂家检修，如果勉强使用、试用将可能带来其他严重损坏！
